Hệ thống dầu truyền nhiệt là gì?

Hệ thống truyền nhiệt (HTS), còn được gọi là hệ thống gia nhiệt chất lỏng nhiệt hoặc hệ thống dầu nóng, hoạt động bằng cách tuần hoàn chất lỏng qua một hệ thống vòng kín để truyền nhiệt đến và đi từ các thiết bị xử lý khác nhau. Các hệ thống này được sử dụng rộng rãi trong các ngành công nghiệp cho các ứng dụng đòi hỏi kiểm soát nhiệt độ chính xác và vận hành ở nhiệt độ cao mà không cần áp suất cao. Môi chất truyền nhiệt thường sử dụng là dầu truyền nhiệt. Cùng phân tích chi tiết về hệ thống dầu truyền nhiệt qua bài viết sau:

Hệ thống dầu truyền nhiệt là hệ thống truyền nhiệt gián tiếp, điều chỉnh nhiệt độ bằng cách tuần hoàn dầu truyền nhiệt bên trong mạch kín giữa lò gia nhiệt và thiết bị sử dụng nhiệt.

Thay vì truyền nhiệt trực tiếp bằng điện trở hay đốt than, hệ thống dầu truyền nhiệt sử dụng lò dầu truyền nhiệt để gia nhiệt dầu, sau đó dầu nóng được bơm tuần hoàn tới các thiết bị, truyền nhiệt qua vỏ trao đổi rồi quay trở lại lò tiếp tục chu trình.

Nguyên lý hoạt động:

Nhiên liệu đốt trong lò dầu → dầu truyền nhiệt được đun nóng đến nhiệt độ cài đặt (thường từ 150°C – 350°C).
Dầu nóng được bơm tuần hoàn qua đường ống đến các thiết bị sử dụng nhiệt.
Tại thiết bị tiêu thụ, dầu truyền nhiệt trao đổi nhiệt với nguyên liệu/sản phẩm cần gia nhiệt.
Dầu sau khi mất nhiệt quay trở lại lò để được gia nhiệt tiếp, tạo thành chu trình khép kín.

Xem thêm: Dầu truyền nhiệt là gì?

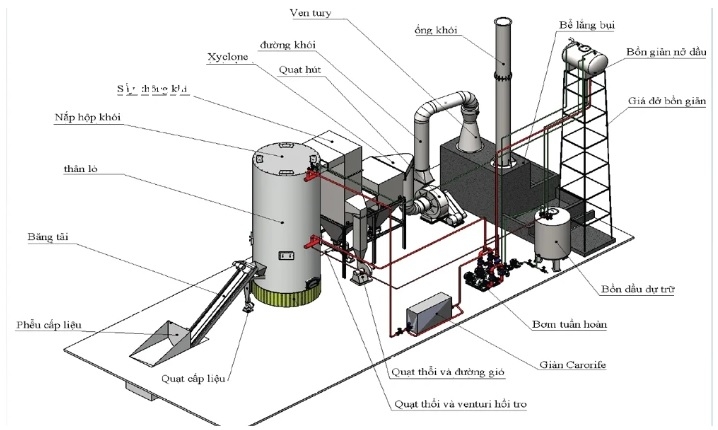

Cấu tạo của hệ thống dầu truyền nhiệt

Cấu tạo hệ thống dầu truyền nhiệt gồm:
Lò dầu – Bơm tuần hoàn – Bình giãn nở – Bình tách khí – Đường ống và van – Thiết bị sử dụng nhiệt – Hệ thống điều khiển và an toàn.

Lò dầu truyền nhiệt (Heat Transfer Oil Heater):

Là “trái tim” của hệ thống.
Có buồng đốt, buồng trao đổi nhiệt và vỏ cách nhiệt.
Nhiên liệu đốt: Than, dầu DO, FO, gas, biomass hoặc điện (điện trở gia nhiệt).
Nhiệm vụ: Làm nóng dầu truyền nhiệt đến nhiệt độ yêu cầu (thường 150 – 350°C).

Bơm dầu tuần hoàn (Thermal Oil Circulation Pump):

Thường sử dụng bơm ly tâm chuyên dụng chịu nhiệt.
Tạo dòng chảy cưỡng bức, tuần hoàn dầu nóng qua toàn bộ hệ thống.

Bình giãn nở (Expansion Tank):

Bình giãn nở lắp ở vị trí cao nhất hệ thống.
Có tác dụng bù thể tích khi dầu giãn nở do nhiệt độ tăng.
Giúp cân bằng áp suất và giảm rủi ro nứt vỡ đường ống.

Bình tách khí và bình chứa dự phòng:

Bình tách khí có tác dụng loại bỏ khí và hơi ẩm lẫn trong dầu.
Bình chứa dự phòng dự trữ dầu bổ sung khi hệ thống thiếu hụt.

Hệ thống đường ống và van:

Đường ống chịu nhiệt, thường dùng thép carbon hoặc inox chịu nhiệt.
Van khóa, van một chiều, van an toàn, van xả khí, van điều khiển lưu lượng.

Thiết bị tiêu thụ nhiệt (Heat Consumers)

Thiết bị tiêu thụ nhiệt là các máy móc, thiết bị công nghệ cần gia nhiệt: Nồi nấu, bồn chứa, nồi sấy, khuôn ép gỗ, máy sấy dệt nhuộm, máy cán nhựa, bồn dầu ăn, nồi chiên công nghiệp…

Hệ thống điều khiển và an toàn:

Cảm biến nhiệt độ, áp suất.
Bộ điều khiển tự động PLC/vi xử lý.
Van an toàn, rơle áp suất, hệ thống báo động.
Giúp vận hành ổn định, an toàn và tiết kiệm năng lượng.

Ưu điểm của hệ thống dầu truyền nhiệt

Ưu điểm vượt trội của hệ thống dầu truyền nhiệt nằm ở khả năng kết hợp giữa nhiệt độ làm việc cao, sự ổn định nhiệt, khả năng kiểm soát nhiệt độ chính xác và an toàn vận hành, điều mà các phương pháp truyền nhiệt khác khó lòng đạt được một cách tương đương.

So với các phương pháp truyền nhiệt khác như hơi nước hoặc điện trở, ưu điểm nổi bật nhất của hệ thống dầu truyền nhiệt là khả năng duy trì nhiệt độ ổn định và cho phép hoạt động ở nhiệt độ rất cao (lên đến 400°C) một cách an toàn và hiệu quả.

Nhiệt độ hoạt động cao và ổn định: Dầu truyền nhiệt có thể đạt và duy trì nhiệt độ cao (lên đến 400°C) một cách liên tục, trong khi hệ thống hơi nước thường bị giới hạn bởi áp suất hơi và có thể gặp khó khăn trong việc kiểm soát nhiệt độ chính xác ở mức rất cao. Phương pháp điện trở cũng có thể đạt nhiệt độ cao, nhưng việc phân phối nhiệt đồng đều và hiệu quả trên diện tích lớn là điều rất khó khăn.
Kiểm soát nhiệt độ chính xác: Hệ thống dầu truyền nhiệt cho phép kiểm soát nhiệt độ một cách tinh vi, giúp quá trình sản xuất diễn ra ổn định và đảm bảo chất lượng sản phẩm.
Hiệu quả năng lượng: Dầu truyền nhiệt có khả năng giữ nhiệt tốt, giúp giảm thiểu tổn thất nhiệt so với việc sử dụng hơi nước, đặc biệt là trong các hệ thống có đường ống dài.
An toàn và ít ăn mòn: Dầu truyền nhiệt hoạt động ở áp suất thấp hơn nhiều so với hệ thống hơi nước áp suất cao, giúp giảm thiểu rủi ro rò rỉ và các nguy cơ an toàn liên quan đến áp suất. Đồng thời, dầu truyền nhiệt thường ít gây ăn mòn cho các thiết bị và đường ống hơn.
Tuổi thọ dầu cao: Với việc sử dụng phụ gia chống oxy hóa và hệ thống được thiết kế kín, dầu truyền nhiệt có thể kéo dài tuổi thọ, giảm tần suất thay thế và chi phí bảo trì.

Ứng dụng của hệ thống dầu truyền nhiệt

Mục tiêu chung của việc ứng dụng hệ thống dầu truyền nhiệt là để đảm bảo quá trình sản xuất diễn ra hiệu quả, đạt chất lượng sản phẩm mong muốn và tối ưu hóa chi phí năng lượng, đồng thời đảm bảo an toàn vận hành.

Ngành công nghiệp	Ứng dụng tiêu biểu
Thực phẩm	– Gia nhiệt bồn dầu ăn, bồn nước đường – Chiên công nghiệp (mì ăn liền, snack, khoai tây) – Sấy nông sản, cà phê, hạt điều – Nấu kẹo, socola, sữa đặc
Gỗ Và Vật liệu xây dựng	– Ép gỗ MDF, HDF, ván ép, ván dăm – Sấy gỗ, sấy sơn, gạch ngói – Gia nhiệt nhựa đường, cao su
Dệt nhuộm – May mặc	– Gia nhiệt nồi nhuộm – Máy sấy vải, máy cán ép – In hoa văn trên vải
Hóa chất – Dầu khí	– Gia nhiệt bồn chứa hóa chất, dung môi – Quá trình chưng cất, phản ứng hóa học – Sản xuất sơn, keo, nhựa đường (asphalt)
Luyện kim – Cơ khí	– Gia nhiệt bể dầu tôi kim loại – Sấy sơn tĩnh điện – Buồng sấy linh kiện
Năng lượng & Khác	– Sấy gốm, sứ, xi măng – Sấy giấy, bao bì – Nhà máy điện sinh khối (biomass)

Ứng dụng của hệ thống dầu truyền nhiệt
