Vòng bi tang trống ISB (ISB Spherical Roller Bearings) là dòng vòng bi chịu tải trọng lớn hàng đầu trong danh mục sản phẩm của hãng ISB Industries – Italy. Được thiết kế để hoạt động trong điều kiện khắc nghiệt nhất, vòng bi tang trống ISB mang lại khả năng tự căn chỉnh, chịu tải hướng tâm và dọc trục vượt trội, đồng thời kéo dài tuổi thọ thiết bị.

Categories: Sản phẩm, Vòng bi - Bạc đạn Tag: Vòng bi tang trống ISB

Mô tả

Trong các ngành như khai thác mỏ, xi măng, thép, năng lượng và máy nông nghiệp, vòng bi tang trống ISB được xem là “xương sống” của các hệ thống quay, băng tải, máy nghiền và cán thép. Với xuất xứ Ý, chất lượng ổn định, giá thành cạnh tranh so với các thương hiệu SKF, FAG hay NSK, ISB ngày càng chiếm lĩnh thị trường thay thế (aftermarket) và lắp ráp OEM.

Cấu tạo chi tiết của vòng bi tang trống ISB

Các bộ phận chính

Bộ phận	Vật liệu điển hình	Chức năng
Vòng trong (Inner ring)	Thép ổ lăn 100Cr6 (AISI 52100)	Lắp chặt với trục, có rãnh lăn dạng cung tròn
Vòng ngoài (Outer ring)	Thép tôi đạt HRC 58-64	Rãnh lăn hình cầu – tạo khả năng tự lựa
Con lăn tang trống (Barrel-shaped rollers)	Thép crôm, đánh bóng chính xác	Chịu tải chính, tiếp xúc đường – phân bố áp lực đều
Lồng bi (Cage)	Đồng thau đặc, thép tấm hoặc polyamide	Định hướng con lăn, giảm ma sát
Phớt / vòng chắn (Seal – tùy chọn)	NBR hoặc cao su tổng hợp	Chống bụi, nước, tạp chất

Đặc điểm thiết kế đặc biệt

Con lăn hình tang trống – đường sinh dạng logarit hoặc cung tròn, giúp tránh tập trung ứng suất ở mép.
Vòng ngoài có rãnh cầu lõm – cho phép vòng trong + con lăn xoay lệch tới 2°- 3° so với vòng ngoài.
Hai dãy con lăn đối xứng – tăng khả năng chịu tải dọc trục hai chiều.
Lỗ côn trên vòng trong (hậu tố K) – dùng với ống lót côn (adapter sleeve) để lắp nhanh lên trục trơn.

Nhờ thiết kế này, vòng bi tang trống ISB có thể tự điều chỉnh độ lệch trục do sai số gia công, biến dạng trục hoặc lún gối đỡ – điều mà vòng bi trụ hay vòng bi cầu không làm được.

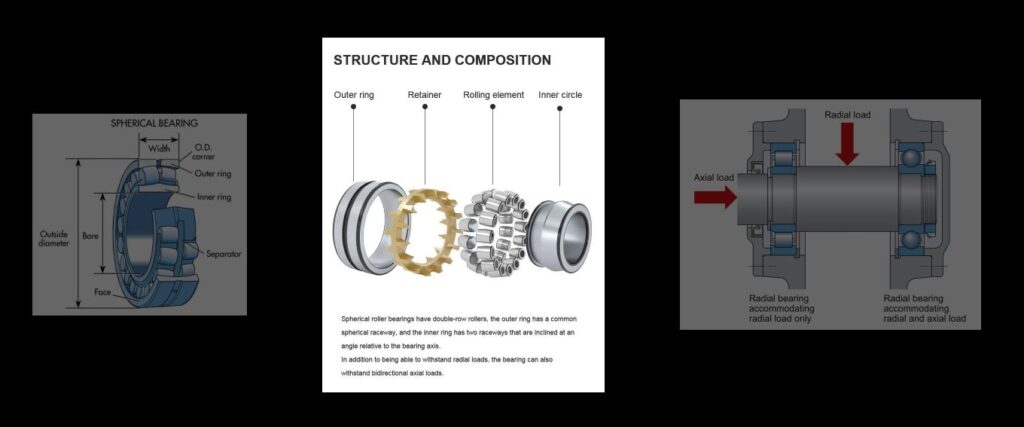

Cấu tạo chi tiết của vòng bi tang trống ISB

Ưu điểm và nhược điểm

Ưu điểm	Nhược điểm
✅ Chịu tải hướng tâm rất lớn (gấp 3–5 lần vòng bi cầu cùng cỡ nhờ tiếp xúc đường)	❌ Tốc độ giới hạn thấp hơn vòng bi cầu (do ma sát trượt lớn hơn)
✅ Chịu tải dọc trục hai chiều tốt (thiết kế hai dãy con lăn đối xứng)	❌ Giá thành cao hơn vòng bi trụ và vòng bi cầu (kết cấu phức tạp)
✅ Tự lựa – bù lệch trục lên tới 2° (giảm yêu cầu gia công chính xác)	❌ Mô men khởi động lớn (do độ dôi bôi trơn và dung sai)
✅ Hoạt động tốt trong môi trường khắc nghiệt: bụi, ẩm, nhiệt cao (≥120°C), rung động, tải va đập	❌ Không phù hợp tốc độ cao > 5000 vg/ph (với cỡ trung bình)
✅ Đa dạng lồng bi (đồng thau M, thép tấm JA, polyamide TN9) đáp ứng nhiều chế độ tải và tốc độ	❌ Ma sát lớn hơn vòng bi cầu, sinh nhiệt nhiều hơn
✅ Có biến thể phớt kín (2RS), lỗ côn (K), rãnh dầu (W) phù hợp nhiều ứng dụng	❌ Yêu cầu bôi trơn và căn chỉnh khe hở cẩn thận hơn
✅ Tuổi thọ cao (L10 có thể đạt 50.000–100.000 giờ) nếu bôi trơn và lắp đặt đúng	❌ Kích thước cồng kềnh hơn vòng bi cầu cùng tải trọng
✅ Giá cạnh tranh so với SKF, FAG (thương hiệu Ý, chất lượng ổn định)	❌ Không thích hợp cho tải dọc trục thuần túy (cần vòng bi côn)

Kết luận nhanh:
Chọn vòng bi tang trống ISB khi cần tải nặng, lệch trục, môi trường khắc nghiệt. Tránh dùng khi yêu cầu tốc độ rất cao hoặc tải dọc trục thuần.

Nguyên lý hoạt động của vòng bi tang trống ISB

Nội dung	Mô tả chi tiết	Ý nghĩa thực tế
Nguyên lý cơ bản	Con lăn hình tang trống lăn giữa vòng trong và vòng ngoài	Giảm ma sát so với trượt
Loại tiếp xúc	Tiếp xúc dạng đường (line contact)	Chịu tải lớn hơn vòng bi cầu
Chuyển động chính	Vòng trong quay → con lăn quay + lăn → vòng ngoài cố định	Truyền chuyển động ổn định
Cơ chế chịu tải hướng kính	Lực truyền qua nhiều con lăn	Chịu tải rất lớn
Cơ chế chịu tải dọc trục	Thiết kế rãnh cong cho phép chịu lực trục 2 chiều	Dùng được cho tải hỗn hợp
Số dãy con lăn	2 dãy	Phân bố tải đều
Phân bố tải	Tải chia đều lên nhiều con lăn	Giảm mài mòn, tăng tuổi thọ
Cơ chế tự lựa	Rãnh vòng ngoài dạng cầu	Tự điều chỉnh khi lệch trục
Khả năng lệch trục	Có thể lệch vài độ mà vẫn hoạt động	Giảm lỗi lắp đặt
Ma sát	Cao hơn vòng bi cầu nhưng thấp hơn trượt	Cân bằng giữa tải và hiệu suất
Tốc độ làm việc	Trung bình	Không phù hợp tốc độ rất cao
Ổn định khi rung	Rất tốt	Dùng trong máy rung, tải nặng
Cơ chế lồng bi	Giữ khoảng cách con lăn	Tránh va chạm
Bôi trơn	Mỡ hoặc dầu	Giảm mài mòn, tăng tuổi thọ

Phân loại vòng bi tang trống ISB theo cấu trúc và ký hiệu

Phân loại theo cấu trúc

Loại	Đặc điểm	Ký hiệu hậu tố	Ứng dụng phổ biến
2 dãy con lăn tiêu chuẩn	Thiết kế cơ bản, không phớt	Không	Hầu hết các ngành
Có lỗ côn (tapered bore)	Lỗ vòng trong côn 1:12 hoặc 1:30	K	Lắp lên trục trơn qua ống lót
Có phớt kín (sealed)	Phớt cao su hai bên	2RS	Môi trường bụi, ẩm
Có rãnh dầu bôi trơn	Rãnh và lỗ dầu trên vòng ngoài	W	Bôi trơn tập trung
Có vòng chặn (snap ring)	Rãnh hãm trên vòng ngoài	NR	Cố định vòng ngoài

Các series tiêu chuẩn ISB sản xuất

ISB tuân thủ kích thước ISO 15 và DIN 635, sản xuất các dòng phổ biến:

Series	Đặc điểm tải trọng	Dải đường kính trong (mm)
222	Nhẹ – trung bình	15 – 200+
223	Nặng, chịu va đập	25 – 300+
230	Mỏng, tiết kiệm không gian	20 – 200+
231	Rất nặng	35 – 300+
232	Cực nặng	30 – 300+
240	Vừa, tốc độ cao hơn	40 – 200+
241	Nặng nhất trong cùng cỡ	50 – 300+

Ví dụ: ISB 22312 K – vòng bi tang trống series 223, d=60mm, có lỗ côn (K).

Thông số kỹ thuật điển hình

Dưới đây là bảng thông số mô phỏng (dựa trên tiêu chuẩn ISO, tương đương SKF/FAG) cho dòng phổ biến 223 series:

Ký hiệu	d (mm)	D (mm)	B (mm)	C (kN)	C0 (kN)	Tốc độ mỡ (vg/ph)	Tốc độ dầu (vg/ph)	Khối lượng (kg)
22308	40	90	33	125	140	5300	6700	0.95
22310	50	110	40	210	240	4500	5600	1.75
22312	60	130	46	310	360	3800	4800	2.80
22314	70	150	51	400	480	3200	4000	4.10
22316	80	170	58	530	620	2800	3600	6.00
22318	90	190	64	670	800	2400	3000	8.20
22320	100	215	73	850	1020	2000	2600	12.0
22322	110	240	80	1040	1250	1800	2400	17.0
22324	120	260	86	1250	1500	1600	2100	22.0
22326	130	280	93	1460	1760	1400	1900	28.0

Ghi chú:

C: tải trọng động (kN).
C0: tải trọng tĩnh (kN).
Tốc độ giới hạn chỉ mang tính tham khảo, phụ thuộc bôi trơn và tải.

Với các series 241, tải trọng có thể cao hơn 30-50% so với 223 cùng cỡ, nhưng tốc độ thấp hơn.

Ứng dụng chi tiết theo ngành

Công nghiệp khai thác mỏ và khoáng sản:

Máy nghiền hàm, máy nghiền côn, máy nghiền búa.
Băng tải dài (con lăn đỡ băng).
Sàng rung, cấp liệu rung

Lý do chọn ISB: Chịu tải va đập, bù lệch trục do khung bị biến dạng.

Xi măng:

Máy nghiền đứng (con lăn nghiền).
Lò quay, máy làm mát clinker.
Máy cán ép trục

Lý do: Nhiệt độ cao, bụi mịn, tải trọng tuần hoàn lớn.

Ngành thép:

Máy cán thép nóng/nguội.
Con lăn đỡ phôi, con lăn ép.
Hệ thống cuộn dây thép

Lý do: Chịu nhiệt bức xạ, nước làm mát, tải trọng thay đổi liên tục.

Năng lượng – nhiệt điện, thủy điện:

Bơm cấp than, quạt gió lò hơi.
Tuabin hơi (loại đặc biệt).
Máy phát điện.

Lý do: Độ tin cậy cao, vận hành liên tục 24/7.

Máy nông nghiệp:

Máy gặt đập liên hợp (combine harvester).
Máy kéo, máy cày, rung lắc đất.
Hệ thống truyền động bánh xích

Lý do: Môi trường bụi đất, rung động mạnh, dễ lắp thay.

Các ứng dụng khác:

Cần trục, cảng biển.
Máy ép nhựa, cao su.
Trục chính máy cắt dây, máy ép thủy lực.

Hướng dẫn chọn vòng bi tang trống ISB

Chọn theo tải trọng (sử dụng hệ số an toàn):

Mức tải	Series khuyến nghị	Ghi chú
Nhẹ đến trung bình (P ≤ 0.05C)	222, 230	Tiết kiệm chi phí
Nặng (P ≈ 0.1C – 0.15C)	223, 231	Phổ biến nhất
Rất nặng, va đập (P > 0.15C)	232, 241	Chọn khe hở C3 hoặc C4
Tải dọc trục chiếm >30% tải hướng tâm	223, 232	Có hai dãy đối xứng

Chọn theo tốc độ:

Tốc độ (vg/ph) – cỡ d ~100mm	Loại lồng	Bôi trơn
< 1500	Đồng thau (M)	Mỡ NLGI 2
1500 – 2500	Polyamide (TN9)	Dầu phun
> 2500	Không nên dùng tang trống	Chuyển sang cầu hoặc tiếp xúc góc

Chọn theo môi trường:

Điều kiện	Yêu cầu	Hậu tố gợi ý
Khô ráo, sạch	Không cần phớt	–
Bụi than, đá	Phớt hai bên	2RS
Nước, hóa chất	Phớt NBR + mỡ chống nước	2RS + mỡ đặc biệt
Nhiệt độ > 120°C	Lồng đồng thau, khe hở C4	M / C4
Trục trơn không bậc	Lỗ côn 1:12	K + ống lót H series

Chọn khe hở hướng tâm (C – clearance):

Khe hở	Ký hiệu	Ứng dụng
Bình thường	CN (không ghi)	Tải ổn định, nhiệt độ < 70°C
Lớn hơn	C3	Nhiệt độ cao, chênh lệch nhiệt giữa vòng trong/ngoài
Rất lớn	C4	Lò nung, máy nghiền, độ dôi lắp ghép lớn
Nhỏ hơn	C2	Yêu cầu độ chính xác cao, tốc độ thấp

Mã vòng bi tang trống ISB – Cách đọc nhanh

Ví dụ: ISB 22312 K M C3 2RS

Thành phần	Giải thích
ISB	Thương hiệu
22312	Series 223, d=60mm (12×5=60)
K	Lỗ côn 1:12
M	Lồng đồng thau đặc
C3	Khe hở hướng tâm lớn hơn tiêu chuẩn
2RS	Phớt cao su hai bên

Các hậu tố thường gặp khác:

W – Có rãnh dầu trên vòng ngoài.
TN9 – Lồng polyamide.
JA – Lồng thép tấm, định hướng con lăn.
BR – Lồng đồng thau gia công cơ khí.
K30 – Lỗ côn 1:30 (dùng cho ống lót đặc biệt).
