Vòng bi chặn tự lựa ISB

Vòng bi chặn tự lựa  ISB (Spherical Roller Thrust Bearing) được thiết kế sao cho tải trọng được truyền từ một rãnh lăn sang rãnh lăn khác theo một góc nhất định so với trục của vòng bi.

• Chịu tải trọng hướng trục cực lớn.
• Đồng thời chịu được tải hướng kính.
• Có khả năng tự cân chỉnh sai lệch trục.

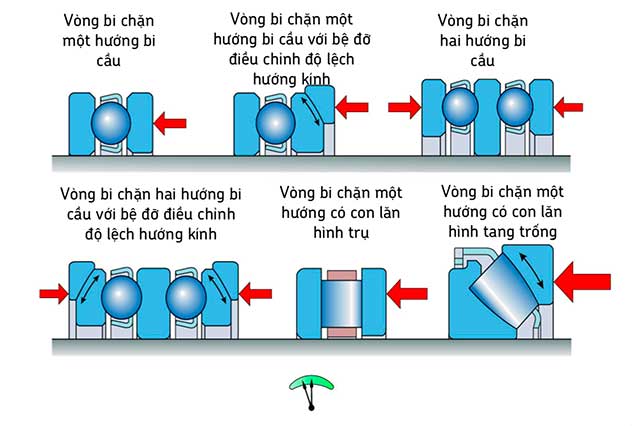

Cấu tạo của vòng bi chặn tự lựa ISB

Vòng bi chặn tự lựa ISB gồm 4 bộ phận chính:

1. Vòng trong (Shaft washer).
2. Vòng ngoài (Housing washer).
3. Con lăn (Spherical rollers).
4. Lồng (Cage).

Điểm đặc biệt là tất cả các bộ phận được thiết kế theo hình cầu, tạo khả năng tự lựa.

3 yếu tố tạo nên “tự lựa”:

1. Rãnh lăn vòng ngoài dạng cầu.
2. Con lăn bố trí nghiêng.
3. Góc tiếp xúc lớn.

 Nhờ đó:

• Vòng bi có thể nghiêng theo trục.

Nguyên lý hoạt động của vòng bi chặn tự lựa ISB

Nguyên lý hoạt động có thể hiểu đơn giản:

“Trục quay → con lăn lăn → lực truyền theo góc → vòng bi tự điều chỉnh lệch → hệ thống hoạt động ổn định”.

Nguyên lý tổng quát

Quá trình hoạt động theo từng bước

Cơ chế truyền lực

Lực không truyền vuông góc mà theo góc nghiêng.

Cơ chế tự lựa (quan trọng nhất)

Cơ chế giảm ma sát

Điều kiện hoạt động quan trọng

Cần tải tối thiểu để tránh trượt.

Thông số kỹ thuật

Ý nghĩa các cột trong bảng

Kích thước (Dimension – mm):

• d: Đường kính trong (đường kính trục).
• D: Đường kính ngoài.
• H: Chiều cao tổng thể vòng bi.
• D1: Đường kính vòng đỡ trung gian.
• B: Chiều cao phần làm việc.
• H1 / E: Kích thước cấu trúc bên trong (tùy loại thiết kế).
• d1: Đường kính làm việc bên trong (liên quan vùng tiếp xúc).

Khả năng chịu tải (Load rating – kN):

• C (Dynamic): Tải động → dùng khi vòng bi quay.
• C0 (Static): Tải tĩnh → khi đứng yên hoặc tải sốc.

 Đây là thông số QUAN TRỌNG nhất khi chọn vòng bi

Tốc độ giới hạn (Speed limit – rpm):

• Grease (mỡ): tốc độ tối đa khi bôi trơn bằng mỡ.
• Oil (dầu): tốc độ tối đa khi bôi trơn bằng dầu.

Dầu cho tốc độ cao hơn mỡ

Khối lượng (Weight – kg):

• Trọng lượng vòng bi → dùng để tính tải kết cấu.

Ký hiệu (Designation):

Ví dụ: 29412 M

• 294 → dòng vòng bi chặn con lăn tự lựa.
• 12 → kích thước.
• M → lồng đồng (machined brass cage).

Ví dụ một số dòng tiêu biểu:

•  Nhóm nhỏ (trục 60–100 mm):

Nhóm trung (trục 100–200 mm)

Nhóm lớn (trục 200–500 mm)

Nhóm siêu lớn (>500 mm)
