Vòng bi cầu tự lựa ISB

Vòng bi cầu tự lựa ISB là giải pháp hoàn hảo cho các hệ thống cơ khí có nguy cơ sai lệch góc, rung động hoặc yêu cầu tốc độ cao. Với cấu tạo thông minh, đa dạng chủng loại và chất lượng ổn định, sản phẩm này đã và đang được tin dùng trong nhiều ngành công nghiệp trọng điểm.

Giới thiệu về vòng bi cầu tự lựa ISB

ISB là thương hiệu vòng bi nổi tiếng có nguồn gốc từ Italia, được phân phối rộng rãi tại Việt Nam với chất lượng ổn định và giá thành cạnh tranh. Trong đó, vòng bi cầu tự lựa ISB (Self-aligning ball bearings) là dòng sản phẩm được thiết kế đặc biệt để giải quyết các vấn đề về độ lệch tâm hoặc độ uốn của trục.

Cấu tạo đặc trưng của dòng vòng bi này gồm hai dãy bi được đặt trong một rãnh lăn hình cầu duy nhất trên vòng ngoài. Nhờ đó, vòng trong cùng bộ bi có thể xoay tương đối so với vòng ngoài, cho phép bù đắp sai lệch góc mà không gây ra ứng suất phụ lớn lên các chi tiết xung quanh.

Ưu điểm nổi bật:

• Tự căn chỉnh khi trục bị lệch hoặc rung động.
• Ma sát thấp nhất trong các dòng vòng bi lăn, thích hợp cho ứng dụng tốc độ cao.
• Giảm tiếng ồn và nhiệt độ vận hành.
• Tuổi thọ dài, ít yêu cầu bảo trì.

Cấu tạo và nguyên lý hoạt động của vòng bi cầu tự lựa ISB

Cấu tạo chi tiết

Một vòng bi cầu tự lựa ISB điển hình bao gồm các thành phần chính sau:

• Vòng ngoài: Mặt lăn được mài theo dạng hình cầu lồi, cho phép vòng trong dao động trong một phạm vi góc nhất định.
• Vòng trong: Có hai rãnh lăn sâu, mỗi rãnh chứa một dãy bi.
• Bi thép: Hai dãy bi được làm từ thép crôm có độ cứng cao, chịu mài mòn tốt.
• Khung cách (cage): Giữ các viên bi cách đều nhau, tránh va chạm và giảm ma sát. Tùy theo series, ISB sử dụng các loại khung cách sau:

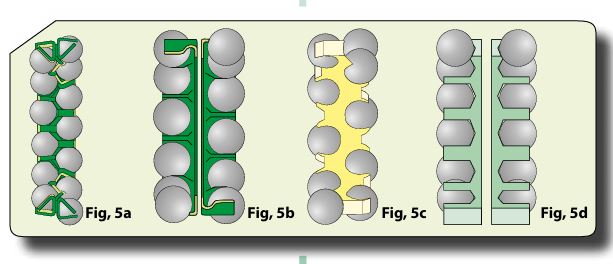

  1. Gabbia in lamiera monoblocco stampata in acciaio – khung thép dập một mảnh (hình 5a).

  2. Gabbia in lamiera d’acciaio in due parti – khung thép hai mảnh (hình 5b).

  3. Gabbia stampata ad iniezione in poliammide 6.6 rinforzata con fibra di vetro – khung polyamide 6.6 gia cố sợi thủy tinh, hậu tố TN9 (hình 5c).

  4. Gabbia massiccia in ottone – khung đồng thau đặc, hậu tố M (hình 5d).

• Phớt chắn (tùy chọn): Ở phiên bản có phớt (hậu tố 2RS), phớt được làm từ cao su NBR (acrylonitrile-butadiene) chịu dầu và mài mòn, gia cường bằng thép tấm.

Nguyên lý tự lựa

Khi trục bị lệch do lắp ráp không chính xác hoặc do tải trọng gây uốn, vòng trong của vòng bi có thể xoay đi một góc nhỏ so với vòng ngoài nhờ mặt lăn hình cầu. Bi vẫn tiếp xúc tốt với rãnh lăn mà không bị kẹt hay tăng ma sát đột ngột. Góc lệch cho phép thường lên đến 2° – 4° tùy kích thước, đủ để bù đắp hầu hết các sai lệch trong thực tế.

Phân loại vòng bi cầu tự lựa ISB

ISB cung cấp ba dạng thiết kế chính, mỗi loại phù hợp với một nhóm ứng dụng khác nhau.

Theo thiết kế và phụ kiện

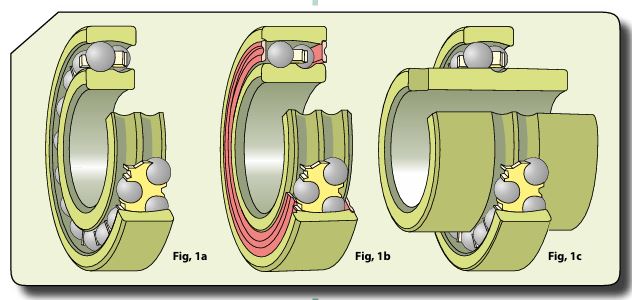

• Vòng bi hở (execution cơ bản) – Fig. 1a:

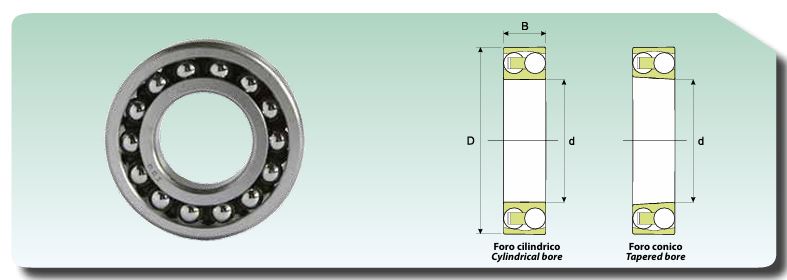

  1. Có lỗ hình trụ (cylindrical bore) hoặc lỗ hình côn (tapered bore) với độ côn 1:12.

  2. Thích hợp cho các ứng dụng bôi trơn bằng mỡ hoặc dầu thông thường.

  3. Được sử dụng phổ biến trong máy công cụ, quạt công nghiệp.

• Vòng bi có phớt chắn tích hợp – Fig. 1b (hậu tố 2RS):

  1. Phớt NBR được bố trí ở cả hai phía, ngăn bụi bẩn và giữ mỡ bên trong.

  2. Được nạp mỡ chất lượng cao có khả năng chống gỉ, bôi trơn suốt đời, không cần bảo dưỡng.

  3. Nhiệt độ làm việc cho phép từ -40°C đến +80°C.

  4. Khi lắp ráp, không được nung nóng vòng bi quá 80°C để tránh hỏng phớt.

  5. Dòng này phù hợp cho động cơ điện, máy bơm, hệ thống băng tải.

• Vòng bi hở với vòng trong rộng hơn – Fig. 1c:

  1. Thiết kế đặc biệt dành cho trục được chế tạo bằng phương pháp kéo nguội (drawn shafts).

  2. Dung sai lỗ được gia công theo tiêu chuẩn JS7, giúp việc lắp và tháo dễ dàng hơn.

  3. Cố định vòng bi trên trục bằng chốt hoặc vít (xem Fig. 3) để tránh xoay tương đối giữa vòng trong và trục.

Theo dãy kích thước (series)

ISB sản xuất vòng bi cầu tự lựa với nhiều dãy kích thước khác nhau, phổ biến nhất là các dãy: 12.., 13.., 22.., 23... Ngoài ra còn có dãy 112.. (tương ứng với dãy 12.. nhưng có vòng trong rộng hơn) được cung cấp theo yêu cầu.

• Dãy 12.. và 22.. : Kích thước nhỏ và trung bình, chịu tải trọng vừa phải.
• Dãy 13.. và 23.. : Kích thước lớn hơn, tải trọng cao hơn.

Các phiên bản có phớt thường mang ký hiệu như 220..-2RS, 230..-2RS…

Theo khe hở trong (internal clearance)

Ngoài khe hở trong tiêu chuẩn (Normal), ISB còn cung cấp các cấp khe hở đặc biệt:

• C2 : Khe hở nhỏ hơn bình thường.
• C3 : Khe hở lớn hơn bình thường.
• C4 : Khe hở lớn hơn C3.

Việc lựa chọn khe hở phù hợp giúp tối ưu hóa phân bố tải trọng, bù giãn nở nhiệt và nâng cao tuổi thọ vòng bi.

Theo khung cách (cage)

Như đã đề cập ở phần cấu tạo, ISB sử dụng nhiều loại khung cách khác nhau tùy theo kích thước và yêu cầu vận hành:

• Khung thép dập (ACC, S) : Bền, chịu nhiệt tốt, giá thành hợp lý.
• Khung polyamide 6.6 gia cố sợi thủy tinh (TN9) : Nhẹ, giảm ma sát, vận hành êm, thích hợp cho tốc độ cao.
• Khung đồng thau đặc (M) : Cực kỳ bền, chịu nhiệt cao, dùng trong điều kiện khắc nghiệt.

Thông số kỹ thuật và tiêu chuẩn

Kích thước và dung sai

Tất cả vòng bi cầu tự lựa ISB đều được chế tạo theo tiêu chuẩn quốc tế:

• Kích thước bao tuân thủ ISO 15.
• Dung sai theo ISO 492 (cấp chính xác Normal). Riêng dòng vòng bi có vòng trong rộng hơn có dung sai lỗ JS7 – cho phép lắp ghép trung gian dễ dàng trên trục kéo.

Khả năng tải và tốc độ

Dữ liệu từ catalog ISB cung cấp hệ số tải động (C) và tải tĩnh (C0) cho từng cỡ vòng bi, cùng với tốc độ giới hạn khi bôi trơn bằng mỡ và bằng dầu. Ví dụ:

• Vòng bi 1204 TN9 (d=20mm, D=47mm, B=14mm) có C = 12,45 KN, C0 = 3,33 KN, tốc độ mỡ 15.300 v/p, tốc độ dầu 18.000 v/p.
• Vòng bi 2205 TN9 (d=25mm, D=52mm, B=18mm) có C = 16,46 KN, C0 = 4,31 KN, tốc độ mỡ 13.770 v/p, tốc độ dầu 16.200 v/p.

Nhờ thiết kế tối ưu, vòng bi cầu tự lựa ISB có khả năng đạt tốc độ cao hơn nhiều dòng vòng bi lăn khác, đồng thời vẫn đảm bảo khả năng chịu tải tốt.

Nhiệt độ làm việc

• Với vòng bi thông thường và khung thép : có thể làm việc liên tục đến 120°C (với mỡ chuẩn).
• Với vòng bi có phớt NBR (2RS) : giới hạn nhiệt độ từ -40°C đến +80°C.
• Với khung polyamide (TN9) : nhiệt độ tối đa khoảng 120°C, nhưng nên tham khảo catalog cho từng ứng dụng cụ thể.
• ISB cũng cung cấp các cấp độ ổn định nhiệt đặc biệt (S0…S4) cho vòng bi phải làm việc ở nhiệt độ lên tới 350°C.

Giải thích hậu tố (suffixes)

Để dễ dàng nhận biết đặc tính của vòng bi, ISB sử dụng hệ thống hậu tố theo sau mã sản phẩm:
