Vòng bi cầu tiếp xúc góc ISB

Phân loại vòng bi cầu tiếp xúc góc ISB

Vòng bi 1 dãy (Single Row Angular Contact Ball Bearings)

Đặc điểm:

• Chịu tải dọc trục 1 chiều.
• Góc tiếp xúc: 40°.
• Phải lắp theo cặp.

Series phổ biến:

• 72B
• 73B

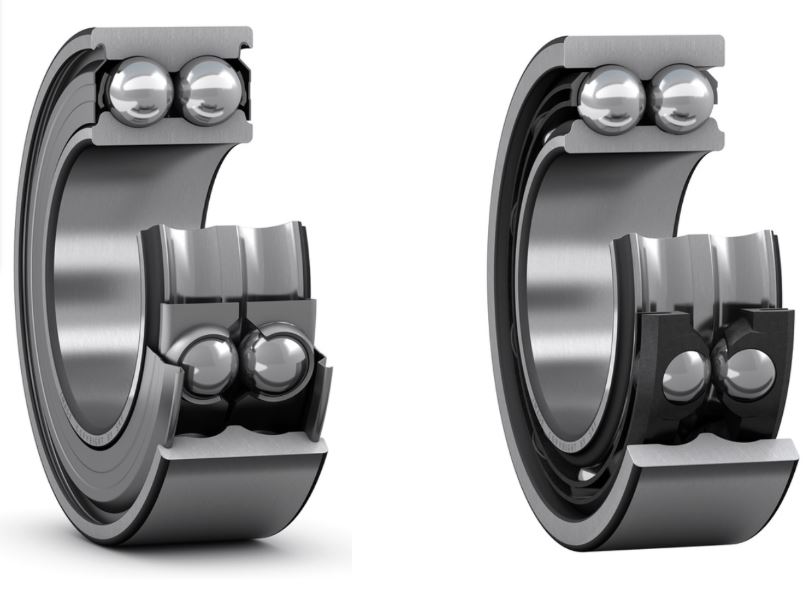

Vòng bi 2 dãy (Double Row Angular Contact Ball Bearings)

Đặc điểm:

• Chịu tải 2 chiều.
• Tương đương 2 vòng bi đơn.
• Tiết kiệm không gian.

 Series:

• 32
• 33

Vòng bi đặc biệt

Vòng bi tách rời (D):

• Vòng trong 2 phần
• Dễ lắp đặt

Vòng bi có phớt:

• 2RS: cao su.
• ZZ: kim loại.

Thông số kỹ thuật chi tiết của vòng bi cầu tiếp xúc góc ISB

Vòng bi cầu tiếp xúc góc ISB được sản xuất với kích thước tổng thể theo tiêu chuẩn ISO 15:1998. Điều này có nghĩa là các kích thước cơ bản như:

• Đường kính trong (d).
• Đường kính ngoài (D).
• Chiều rộng vòng bi (B).

được chuẩn hóa để bảo đảm khả năng thay thế lẫn nhau, dễ lựa chọn trong thiết kế, và thuận lợi khi bảo trì hoặc thay thế trong các hệ thống cơ khí công nghiệp.

Khi chọn vòng bi cầu tiếp xúc góc ISB, người dùng có thể yên tâm rằng kích thước cơ bản của sản phẩm được chuẩn hóa theo hệ tiêu chuẩn quốc tế, từ đó dễ tích hợp vào nhiều cụm máy và thiết bị khác nhau.

• Tiêu chuẩn:
  Sản xuất theo ISO 15:1998, đảm bảo kích thước chuẩn, dễ thay thế.
• Độ chính xác:
  1. P5: Chính xác cao, dùng cho máy tốc độ cao, CNC.
  2. P6: Chính xác tiêu chuẩn, dùng cho công nghiệp.
• Độ hở (Clearance):
  1. C2: Nhỏ hơn chuẩn → độ cứng cao.
  2. CN (Normal): Tiêu chuẩn → dùng phổ biến.
  3. C3: Lớn hơn chuẩn → phù hợp tốc độ cao, nhiệt cao.
• Tốc độ:
  Phụ thuộc kích thước và bôi trơn (mỡ/dầu); khi lắp cặp → giảm ~20% tốc độ.
• Nhiệt độ làm việc:
  1. 2RS: -40°C → +100°C (tối đa +120°C ngắn hạn).
  2. ZZ: không nên vượt 80°C.
