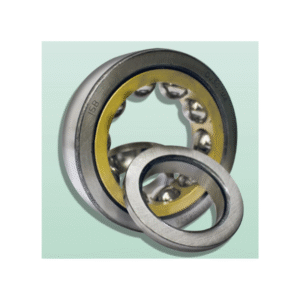

Vòng bi cầu tiếp xúc 4 điểm ISB

Vòng bi cầu tiếp xúc 4 điểm ISB (Four-point contact ball bearings) là một dạng đặc biệt của vòng bi cầu tiếp xúc góc (angular contact ball bearings) nhưng chỉ có một dãy bi duy nhất. Điểm đặc biệt nằm ở thiết kế rãnh lăn trên vòng trong và vòng ngoài cho phép mỗi viên bi tiếp xúc đồng thời tại bốn điểm – hai điểm trên vòng trong và hai điểm trên vòng ngoài. Nhờ đó, loại vòng bi này có khả năng chịu tải dọc trục theo cả hai chiều, trong khi vẫn đảm bảo kích thước hướng trục rất nhỏ gọn.

Vòng bi cầu tiếp xúc 4 điểm được chế tạo theo tiêu chuẩn ISO 15, với hai dòng chính QJ2 và QJ3. Chúng thay thế hiệu quả cho các bộ vòng bi gồm hai dãy bi tiếp xúc góc hoặc tổ hợp hai vòng bi đơn, giúp tiết kiệm không gian, giảm khối lượng và đơn giản hóa kết cấu ổ trục.

Nguyên lý làm việc và đặc điểm kết cấu

Cấu tạo vòng trong chia đôi

Một trong những đặc điểm nổi bật nhất của vòng bi cầu tiếp xúc 4 điểm là vòng trong được chia làm hai nửa (split inner ring). Thiết kế này cho phép lắp số lượng bi lớn hơn so với vòng bi cầu tiếp xúc góc thông thường, bởi vì các nửa vòng trong có thể tách rời để đưa bi vào rãnh, sau đó ghép lại. Kết quả là khả năng chịu tải trọng động và tĩnh được cải thiện đáng kể.

Góc tiếp xúc 35°

Góc tiếp xúc danh nghĩa của loại vòng bi này là 35°, được tối ưu để cân bằng giữa khả năng chịu tải hướng tâm và tải dọc trục. Góc tiếp xúc lớn hơn so với vòng bi tiếp xúc góc thông thường (15°–25°) giúp cải thiện độ cứng dọc trục, nhưng vẫn duy trì được khả năng quay tốc độ cao.

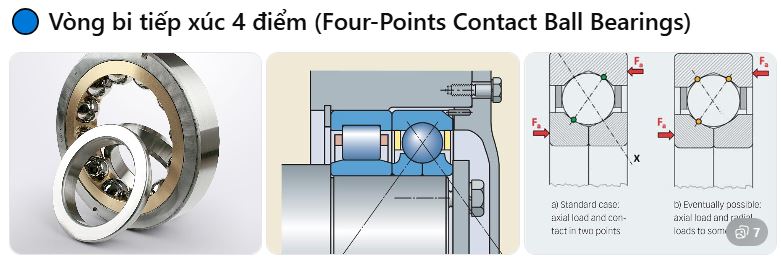

Nguyên lý tiếp xúc 4 điểm

Khi vòng bi chịu tải dọc trục theo chiều này hay chiều kia, lực truyền qua bi chỉ qua hai trong số bốn điểm tiếp xúc. Tuy nhiên, nhờ thiết kế đặc biệt của rãnh lăn (dạng Gothic arch hoặc đường cong tổng hợp), bi luôn có khả năng tiếp xúc với cả vòng trong và vòng ngoài tại hai phía đối diện, đảm bảo không có hiện tượng trượt hay mất tiếp xúc khi đảo chiều tải.

Phân loại theo tiêu chuẩn của ISB

ISB cung cấp hai dòng sản phẩm chính: QJ2 và QJ3. Cả hai đều tuân thủ kích thước bao ngoài theo ISO 15, nhưng có sự khác biệt nhỏ về chuỗi kích thước (dãy đường kính trong và ngoài).

Dòng QJ2 và QJ3 tiêu chuẩn (Standard layout)

Ví dụ từ bảng kích thước:

• QJ 202 M: d=15mm, D=35mm, B=11mm, C_dynamic=12.8kN, C0_static=8.1kN

• QJ 303 M: d=17mm, D=47mm, B=14mm, C=22.9kN, C0=14.7kN

Dòng có rãnh hãm (Locating slots) – hậu tố N2

Trong nhiều ứng dụng, vòng bi cầu tiếp xúc 4 điểm được kết hợp với một vòng bi hướng tâm (ví dụ vòng bi đũa trụ) và yêu cầu vòng ngoài không quay theo phương tiếp tuyến. Để cố định vòng ngoài vào vỏ hộp, nhà sản xuất gia công hai rãnh hãm đối xứng 180° trên mặt bên của vòng ngoài. Ký hiệu hậu tố N2 được thêm vào sau tên gọi.

Nhờ các rãnh này, người dùng có thể dùng vòng chặn (snap ring) hoặc vít hãm để chống xoay vòng ngoài, đảm bảo an toàn khi máy hoạt động với tải trọng rung động lớn.

Góc tiếp xúc và khả năng chịu tải

Với góc tiếp xúc 35°, vòng bi cầu tiếp xúc 4 điểm có khả năng chịu tải dọc trục lớn hơn so với vòng bi cầu rãnh sâu (thường chỉ chịu tải dọc trục nhỏ) và vượt trội về mặt độ cứng dọc trục so với vòng bi tiếp xúc góc một dãy thông thường (15° hoặc 25°).

Công thức cơ bản (theo lý thuyết Hertz) cho thấy tải trọng dọc trục động C_a và tải trọng hướng tâm C_r liên hệ với góc tiếp xúc α:

• Khi α = 35°, thành phần dọc trục chiếm khoảng 57% tải trọng tác dụng.

Trong bảng dữ liệu của ISB, cột “Coefficiente di carico (KN)” thể hiện tải trọng động C (Dynamic) và tải trọng tĩnh C0 (Static). Ví dụ:

• QJ 206 M: C=39.7 kN, C0=29.3 kN (với d=30mm).
• QJ 306 M: C=48.4 kN, C0=40.7 kN (với d=35mm).

So sánh với vòng bi cỡ tương đương như 6206 (rãnh sâu): C≈19.5kN, C0≈11.3kN – rõ ràng khả năng tải của vòng bi 4 điểm cao hơn gấp đôi, nhờ thiết kế tiếp xúc đặc biệt.

Bảng tra kích thước, tải trọng và vận tốc giới hạn

Dưới đây là bảng tổng hợp một phần dữ liệu từ tài liệu ISB đã được chuyển đổi sang hệ mét và đơn vị kN. Bảng đầy đủ có thể tham khảo trong catalogue gốc.

Bảng 1: Dòng QJ2 (M – lồng đồng)

Bảng 2: Dòng QJ3 (mở rộng)

Ghi chú về tốc độ:

• Tốc độ giới hạn trong bảng là giá trị tham khảo với bôi trơn dầu (Oil) và mỡ (Grease). Thực tế có thể thay đổi theo điều kiện tải, nhiệt độ và phương pháp bôi trơn.
• Vòng bi cỡ lớn (từ QJ 322 M trở lên) thường làm việc ở dải tốc độ 2000–4000 vg/ph.

Hậu tố bổ sung và cách đọc mã vòng bi

Hậu tố (suffix) cung cấp thông tin về biến thể đặc biệt. Dựa vào tài liệu ISB, chúng ta có bảng tra cứu nhanh:

Ví dụ đọc mã: QJ 310 M N2 P6 C3

• QJ 310: vòng bi cầu tiếp xúc 4 điểm, d=50mm, D=110mm.
• M: lồng đồng thau.
• N2: có 2 rãnh hãm.
• P6: dung sai cấp 6.
• C3: khe hở dọc trục lớn hơn tiêu chuẩn.

Ứng dụng

Vòng bi cầu tiếp xúc 4 điểm được sử dụng rộng rãi trong các lĩnh vực đòi hỏi tải dọc trục hai chiều, kích thước gọn và độ cứng cao. Dưới đây là một số ứng dụng cụ thể:

Máy bơm và quạt công nghiệp:

• Đặc biệt là bơm ly tâm, bơm trục ngang – nơi có lực dọc trục do chênh áp.
• Sử dụng một vòng bi 4 điểm ở đầu gần cánh bơm để chịu lực dọc trục, kết hợp với vòng bi đũa trụ ở đầu kia.

Hộp số và trục vít me (ball screws):

• Trong máy công cụ CNC, trục vít me thường được đỡ bằng một cặp vòng bi tiếp xúc góc, nhưng có thể thay bằng một vòng bi 4 điểm giúp đơn giản hóa kết cấu ổ trục.
• Khả năng chịu tải dọc trục lớn, độ cứng cao giúp tăng độ chính xác định vị.

Thiết bị xử lý vật liệu (crane, palăng):

• Các cụm bánh xe di chuyển trên ray, cơ cấu quay – thường chịu tải trọng đổi chiều đột ngột.
• Vòng bi 4 điểm với khe hở C3 hoặc C4 giúp hấp thụ va đập.

Động cơ điện công suất lớn:

• Ở đầu trục có lực dọc trục do lực từ và quạt gió.
• Dùng vòng bi 4 điểm thay cho bộ 2 vòng bi tiếp xúc góc giúp rút ngắn chiều dài động cơ.

Máy nén khí, tua bin khí nhỏ:

• Yêu cầu tốc độ cao, nhiệt độ cao, tải dọc trục đáng kể.
• Lồng đồng thau M chịu nhiệt tốt.

Robot công nghiệp và cánh tay máy:

• Khớp quay cần độ cứng vững cao, hành trình góc hạn chế.
• Vòng bi 4 điểm dạng QJ2 và QJ3 được tích hợp trong bộ giảm tốc harmonic hoặc RV.

Thiết bị hàng không vũ trụ:

• Hệ thống điều khiển mặt bập bênh, càng đáp, cơ cấu lái – nơi trọng lượng và không gian là yếu tố quan trọng nhất.

Nông nghiệp và máy xây dựng:

• Máy kéo, máy gặt, cơ cấu quay tháp trụ – môi trường nhiều bụi bẩn, tải rung động, thường dùng khe hở C3.

Kết luận

Vòng bi cầu tiếp xúc 4 điểm là giải pháp tối ưu cho những ứng dụng đòi hỏi:

• Tiết kiệm không gian hướng trục.
• Khả năng chịu tải dọc trục hai chiều.
• Độ cứng vững cao.
• Lắp đặt và tháo rời dễ dàng.

Với các dòng QJ2, QJ3, hậu tố N2 (rãnh hãm), lồng đồng thau M, cùng các cấp khe hở C2, C3, C4 và dung sai P6, ISB cung cấp một danh mục sản phẩm phong phú đáp ứng hầu hết các yêu cầu khắt khe của cơ khí chính xác, máy công cụ, năng lượng và giao thông vận tải.

Khi lựa chọn, người dùng cần đặc biệt chú ý đến khả năng chống lệch trục hạn chế của loại vòng bi này – đó cũng là điểm yếu duy nhất nhưng hoàn toàn có thể kiểm soát được bằng thiết kế và gia công chính xác. Với một quy trình lắp đặt đúng chuẩn và chế độ bôi trơn hợp lý, vòng bi cầu tiếp xúc 4 điểm sẽ mang lại tuổi thọ cao và hiệu suất vượt mong đợi.
